蜂鳴器電路原理
發布:fsdzsz 瀏覽:7510次

    蜂鳴器從結構區分分為壓電式蜂鳴器和電磁式蜂鳴器。壓電式為壓電陶瓷片發音,電流比較小一些,電磁式蜂鳴器為線圈通電震動發音,體積比較小。 蜂鳴器從結構區分分為壓電式蜂鳴器和電磁式蜂鳴器。壓電式為壓電陶瓷片發音,電流比較小一些,電磁式蜂鳴器為線圈通電震動發音,體積比較小。



  按照驅動方式分為有源蜂鳴器和無源蜂鳴器。這里的有源和無源不是指電源,而是振蕩源。有源蜂鳴器內部帶了振蕩源,如圖 9-8 所示中,給了 BUZZ 引腳一個低電平,蜂鳴器就會直接響。而無源蜂鳴器內部是不帶振蕩源的,要讓他響必須給 500Hz4.5KHz 之間的脈沖頻率信號來驅動它才會響。有源蜂鳴器往往比無源蜂鳴器貴一些,因為里邊多了振蕩電路,驅動發音也簡單,靠電平就可以驅動,而無源蜂鳴器價格比較便宜,此外無源蜂鳴器聲音頻率可以控制,而音階與頻率又有確定的對應關系,因此就可以做出來“do re mi fa sol la si”的效果,可以用它制作出簡單的音樂曲目,比如生日歌、兩只老虎等等。

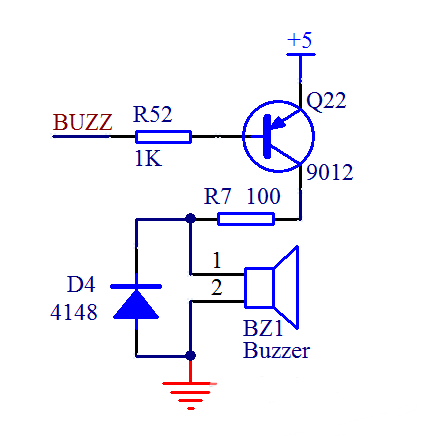

  圖 9-8 蜂鳴器電路原理圖

 blob


單片機蜂鳴器控制程序和驅動電路典型設計案例



  我們來看一下圖 9-8 的電路,蜂鳴器電流依然相對較大,因此需要用三極管驅動,并且加了一個 100 歐的電阻作為限流電阻。此外還加了一個 D4 二極管,這個二極管叫做續流二極管。我們的蜂鳴器是感性器件,當三極管導通給蜂鳴器供電時,就會有導通電流流過蜂鳴器。而我們知道,電感的一個特點就是電流不能突變,導通時電流是逐漸加大的,這點沒有問題,但當關斷時,經“電源-三極管-蜂鳴器-地”這條回路就截斷了,過不了任何電流了,那么儲存的電流往哪兒去呢,就是經過這個 D4 和蜂鳴器自身的環路來消耗掉了,從而就避免了關斷時由于電感電流造成的反向沖擊。接續關斷時的電流,這就是續流二極管名稱的由來。



  蜂鳴器經常用于電腦、打印機、萬用表這些設備上做提示音,提示音一般也很簡單,就是簡單發出個聲音就行,我們用程序簡單做了個 4KHZ 頻率下的發聲和 1KHZ 頻率下的發聲程序,同學們可以自己研究下程序,比較下實際效果。



  #include



  sbit BUZZ = P1^6; //蜂鳴器控制引腳



  unsigned char T0RH = 0; //T0 重載值的高字節



  unsigned char T0RL = 0; //T0 重載值的低字節



  void OpenBuzzunsigned int frequ;



  void StopBuzz();



  void main(){



  unsigned int i;



  TMOD = 0x01; //配置 T0 工作在模式 1,但先不啟動



  EA = 1;



  while 1{ //使能全局中斷



  OpenBuzz4000; //4KHz 的頻率啟動蜂鳴器



  for i=0; i40000; i++;



  StopBuzz(); //停止蜂鳴器



  for i=0; i40000; i++;



  OpenBuzz1000; //1KHz 的頻率啟動蜂鳴器



  for i=0; i40000; i++;



  StopBuzz(); //停止蜂鳴器



  for i=0; i40000; i++;



  }



  }



  /* 蜂鳴器啟動函數,frequ-工作頻率 */



  void OpenBuzzunsigned int frequ{



  unsigned int reload;//計算所需的定時器重載值



  reload = 65536 - 11059200/12/frequ*2; //由給定頻率計算定時器重載值



  T0RH = unsigned char)(reload 》》 8; //16 位重載值分解為高低兩個字節



  T0RL = unsigned charreload;



  TH0 = 0xFF; //設定一個接近溢出的初值,以使定時器馬上投入工作



  TL0 = 0xFE;



  ET0 = 1; //使能 T0 中斷



  TR0 = 1; //啟動 T0



  }



  /* 蜂鳴器停止函數 */



  void StopBuzz(){



  ET0 = 0; //禁用 T0 中斷



  TR0 = 0; //停止 T0



  }



  /* T0 中斷服務函數,用于控制蜂鳴器發聲 */



  void InterruptTImer0() interrupt 1{



  TH0 = T0RH; //重新加載重載值



  TL0 = T0RL;



  BUZZ = ~BUZZ; //反轉蜂鳴器控制電平



  }



  另外用蜂鳴器來輸出音樂,僅僅是好玩而已,應用很少,里邊包含了音階、樂譜的相關內容,程序也有一點復雜,所以就不詳細給大家去講解了。僅提供一個可以播放《兩只老虎》的程序,大家可以下載到板子上玩玩,滿足一下好奇心。



  純文本復制



  #include



  sbit BUZZ = P1^6; //蜂鳴器控制引腳



  unsigned int code NoteFrequ[] = { //中音 1-7 和高音 1-7 對應頻率列表



  523587, 659698, 784880, 988//中音 1-7



  1047, 11751319, 13971568, 1760, 1976 //高音 1-7



  };



  unsigned int code NoteReload[] = { //中音 1-7 和高音 1-7 對應的定時器重載值



  65536 - 11059200/12/ 523*2), //中音 1



  65536 - 11059200/12/ 587*2), //2



  65536 - 11059200/12/ 659*2), //3



  65536 - 11059200/12/ 698*2), //4



  65536 - 11059200/12/ 784*2), //5



  65536 - 11059200/12/ 880*2), //6



  65536 - 11059200/12/ 988*2), //7



  65536 - 11059200/12/ 1047*2), //高音 1



  65536 - 11059200/12/ 1175*2), //2



  65536 - 11059200/12/ 1319*2), //3



  65536 - 11059200/12/ 1397*2), //4



  65536 - 11059200/12/ 1568*2), //5



  65536 - 11059200/12/ 1760*2), //6



  65536 - 11059200/12/ 1976*2), //7



  };



  bit enable = 1; //蜂鳴器發聲使能標志



  bit tmrflag = 0; //定時器中斷完成標志



  unsigned char T0RH = 0xFF; //T0 重載值的高字節



  unsigned char T0RL = 0x00; //T0 重載值的低字節



  void PlayTwoTIger();



  void main(){



  unsigned int i;



  EA = 1; //使能全局中斷



  TMOD = 0x01; //配置 T0 工作在模式 1



  TH0 = T0RH;



  TL0 = T0RL;



  ET0 = 1; //使能 T0 中斷



  TR0 = 1; //啟動 T0



  while 1{



  PlayTwoTIger(); //播放樂曲--兩支老虎



  for i=0; i40000; i++; //停止一段時間



  }



  }



  /* 兩支老虎樂曲播放函數 */



  void PlayTwoTIger(){



  unsigned char beat; //當前節拍索引



  unsigned char note; //當前節拍對應的音符



  unsigned int time = 0; //當前節拍計時



  unsigned int beatTime = 0; //當前節拍總時間



  unsigned int soundTime = 0; //當前節拍需發聲時間



  //兩只老虎音符表



  unsigned char code TwoTigerNote[] = {



  1, 2, 3, 1, 1, 2, 3, 13, 45, 34, 5,



  5,65,4, 3, 1, 5,65,4, 3, 1, 15, 11, 5, 1,



  };



  //兩只老虎節拍表,4 表示一拍,1 就是 1/4 拍,8 就是 2



  unsigned char code TwoTigerBeat[] = {



  44, 4, 44, 44, 4, 4, 48, 44, 8



  3,1, 3,1, 44, 3,1, 31, 4, 4, 44, 8, 44, 8,



  };



  //用節拍索引作為循環變量



  for beat=0; beat



  while (!tmrflag; //每次定時器中斷完成后,檢測并處理節拍



  tmrflag = 0;



  if time == 0{ //當前節拍播完則啟動一個新節拍



  note = TwoTigerNotebeat- 1;



  T0RH = NoteReloadnote] 》》 8;



  T0RL = NoteReloadnote;



  //計算節拍總時間,右移 2 位相當于除 4,移位代替除法可以加快執行速度



  beatTime = TwoTigerBeatbeat* NoteFrequnote]) 》》 2;



  //計算發聲時間,為總時間的 0.75,移位原理同上



  soundTime = beatTime - beatTime 》》 2;



  enable = 1; //指示蜂鳴器開始發聲



  time++;



  }else{ //當前節拍未播完則處理當前節拍



  //當前持續時間到達節拍總時間時歸零,



  //并遞增節拍索引,以準備啟動新節拍



  if time = beatTime{



  time = 0;



  beat++;



  }else{ //當前持續時間未達到總時間時,



  time++; //累加時間計數



  //到達發聲時間后,指示關閉蜂鳴器,



  //插入 0.25*總時間的靜音間隔,



  if time == soundTime{



  enable = 0; //用以區分連續的兩個節拍



  }



  }



  }



  }



  }



  /* T0 中斷服務函數,用于控制蜂鳴器發聲 */



  void InterruptTimer0() interrupt 1{



  TH0 = T0RH; //重新加載重載值



  TL0 = T0RL;



  tmrflag = 1;



  if enable{ //使能時反轉蜂鳴器控制電平



  BUZZ = ~BUZZ;



  }else{ //未使能時關閉蜂鳴器



  BUZZ = 1;



  }



  }
